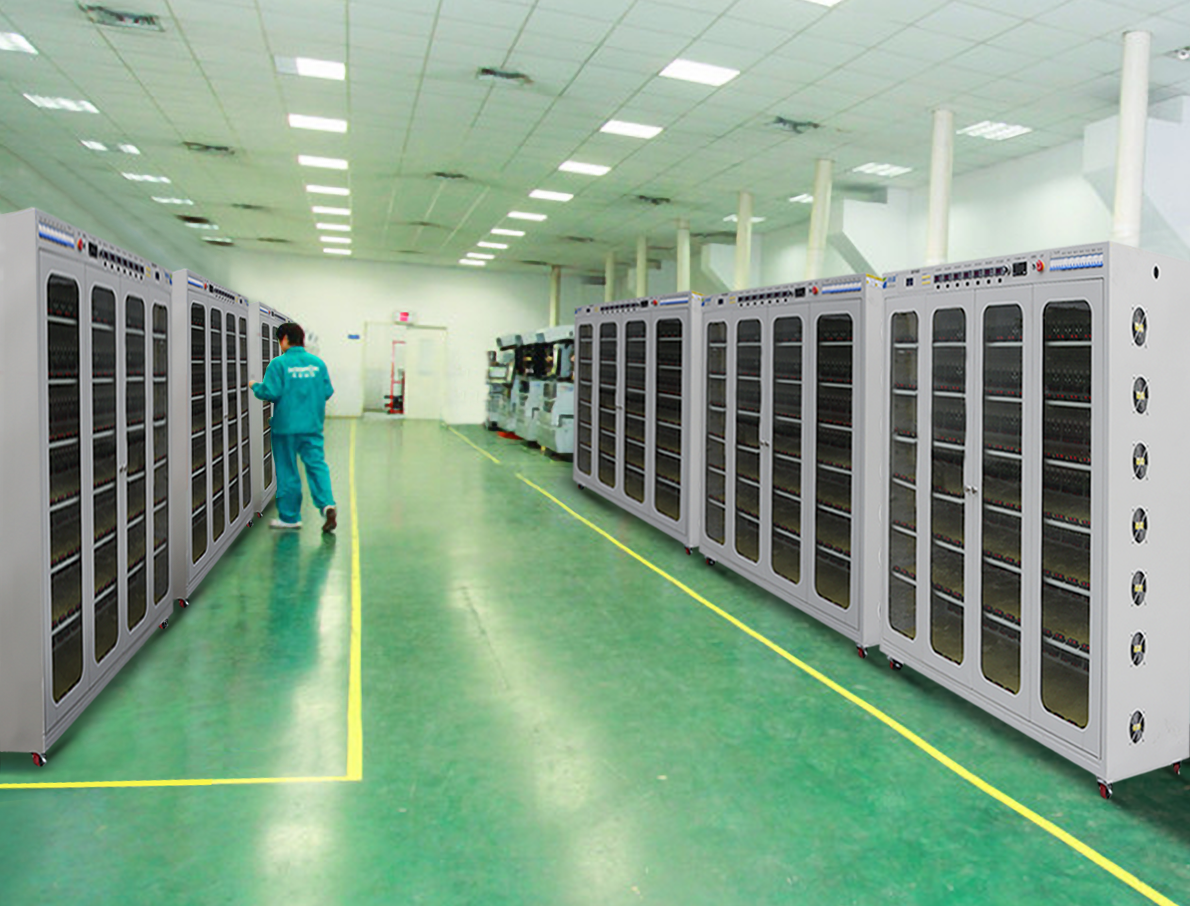

一．充電器負載老化柜概況：

  充電器負載老化柜是針對充電頭電子產品（如：機算機整機，顯示器，終端機，車用電子產品，電源供應器，主機板、監視器、交換式充電器，電源等）仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要試驗設備、是各生產企業提高產品質量和競爭性的重要生產流程，充電器負載老化柜工作室為鈑金結構。工作室內溫度由溫控儀自動控制，并有自動恒溫及時間控制裝置，并附設有超溫保護及報警電路，控制可靠，使用安全。滿足電子液晶顯示、LCD、CMOS、IC等生產及科研部門中凈化老化的要求。該設備廣泛應用于電源電子、電腦、通訊等領域。

  充電器負載老化柜在底部安裝活動腳輪，可實現推拉移動。根據不同的要求配置本體系統、主電系統、控制系統、加熱系統、溫度控制系統、進排風系統、加熱系統、時間控制系統、測試負載等，通過此測試程序可檢查出不良品或不良件，是客戶迅速找出問題、解決問題提供有效手段，充分提高客戶生產效率和產品品質。

由于充電器負載老化柜的性能及環境必須保證產品所需要的溫度、電源質量、負載量、工作時間及操作人員的安全、習慣等要求，所以，一套合格的充電器負載老化柜，應該是一套安全可靠，高效節能、功能齊全和具有可擴充性的設備。

二．充電器負載老化柜工作原理：

     充電器負載老化柜采用鈑金制作，前面安裝兩扇雙開可視門，充電器負載老化柜底部安裝加熱系統與循環風機，風向一端進一端出構成循環，可設定老化時間或老化溫度，主體運行功能如下：當室內溫度低于設定溫度時，電加熱器開始工作，運風風機將熱風通過管道輸送到箱體里，此時溫度持續不斷的增高，當達到設定溫度時，加熱系統停止工作，此時溫度還將會慢慢持續上升，當上升到第二點溫度時，排風機開啟排出熱風，同時電動風門打開吸入涼風，在房間內進行中和，使充電器負載老化柜內溫度下降，當下降到設定的溫度時，電加熱器又開始工作，形成一個周期，就這樣周而復始的循環工作，達到產品恒溫老化的目的。

1，充電器負載老化柜小小車整體分6層，每兩層接到380V電壓的電源的一相，供電220V/50Hz

2，框架材料方鋼焊接成前背兩部分，前面放老化產品，后背放電子負載，兩邊封板，背面裝安全網，噴漆。

3，小車帶滑輪，其中兩個滑輪帶鎖，方便移動與固定。

4，采用觸摸屏控制，面板帶急停快關與電源啟動快關；

5，電子負載采用采用60個0~60V功率為350W的電子負載，該負載可老化恒壓，恒流模式。

6，放置老化產品側采用防靜電膠，防止老化產品靜電高壓損壞；
